APFC/PPFC 功率因素校正
先用盡量簡化的字眼解釋為什么需要功率因素校正。請先回憶下功率基本公式P=UI和正弦函數的圖形。

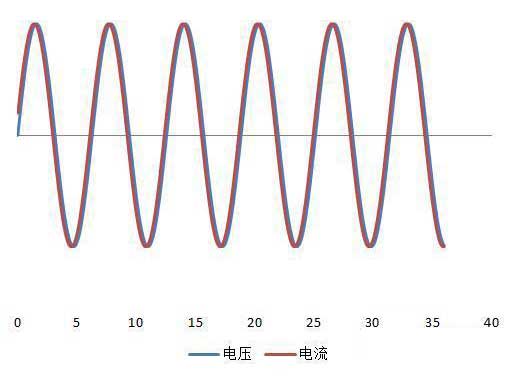

理論情況1：電阻性負載(Resistive Load，阻值恒定)下，電流和電壓的兩條正弦曲線完全重合(零相位差)。X軸為正負極分界點，任何時候電壓和電流的乘積都非負，這種情況下的輸入功率都是有功功率，即零損耗。如圖4：
圖4

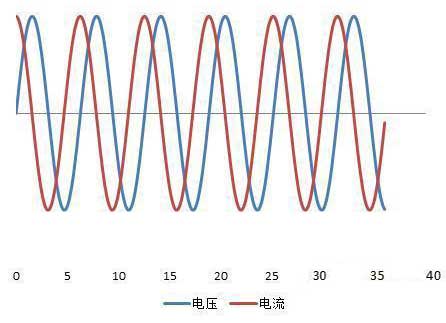

理論情況2：電抗性負載(Reactive Load)下，兩條正弦曲線有相位差。在周期內的某些時候電流電壓乘積為負，電流方向改變，流回電網。正負相抵，這部分的功率為零，造成電網能量的浪費。這也是我國強制要求電源必須有PFC，才能拿CCC認證的原因。不過這部分并未被家庭電表記錄。
圖5
到這里可以進一步解釋EMI濾波部分提到的“共模噪聲”和“差模噪聲”。前者是電流正向流動產生的，后者是不同向電流流動產生的。
現實情況：器件復雜，有正向電流也有反向電流，有效功率/視在功率的比值就是功率因素，恒小于1，功率因素校正電路的作用就是盡可能的讓這個數接近1。
接下來看看主動式功率因素校正(APFC)和被動式功率因素校正(PPFC)。
先下一個結論：300W以上電源盡量選APFC，總功率極低的系統(如200W內HTPC)多數是PPFC電源，無礙。原因馬上講。

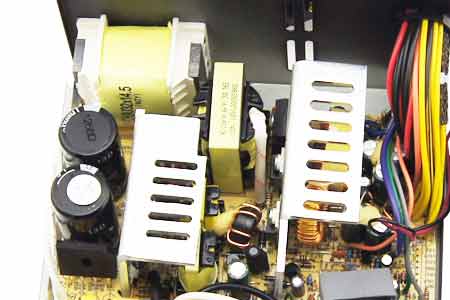

早期PPFC電源通過大電容和PFC電感進行補償，以減小相位差，提高功率因素(一般可達0.7-0.8)。這種方案受電網電壓影響較大，非寬幅。后來為了適應115V/230V，一些電源(如榮盛達老版本的350)在電源內增設倍壓器、在輸入插頭上增設撥動開關，所以電源要么適應230V，要么適應115V (非115V-230V寬幅適應)。
圖6
PPFC電路的優勢是自身損耗較小，因為電路簡單、器件少，隨著負載降低，相對于APFC電路的轉換效率更高。同樣的，由于APFC電路設計復雜，器件較多，自身損耗較高，隨著負載降低(20%-10%以下)，轉換效率跌落很快。反過來，負載升高時，APFC的優勢就體現了，而PPFC那顆大電感的損耗和發熱都不容小覷，并且一旦固定不牢，容易產生噪音。
由于目前市場焦點幾乎都是APFC電源，因此簡要介紹APFC電路的電感、電容和開關管是怎么工作的。

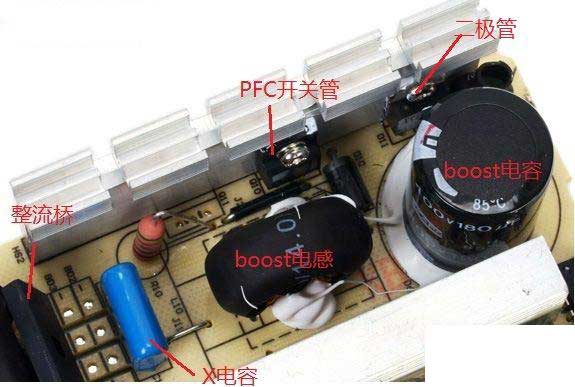

圖7
·電感充電：開關閉合，電路導通，從整流橋輸出的直流電流過電感，電感電流按比率增加、儲能。
·電感放電(電容充電)：開關打開，電路斷開，電感給電容充電，電容兩端電壓升高。
以上步驟按開關管頻率反復進行，從而達到升壓、能量傳遞、儲能目的。開關管的動作由芯片控制，因此經?？吹竭@部分有一枚豎立的小電路板，正中一枚IC芯片。二極管起箝位作用，防止在boost電容充電中對地放電。整流橋后面的X電容作用是減小/抑制在這種PFC模式(CCM)下工作時產生的損耗和EMI干擾。
