發布日期:2010.11.09
小提示：DC-ATX電源板本身并無外殼保護，諸如電容等等插件元件穿過PCB后會在背面留有1-2mm剪腳，安裝時一定特別注意電路板底部與機箱間保持足夠的距離，防止短路。比較安全的做法是安裝前先在對應機箱側板上貼上2-3層透明膠然后再固定。

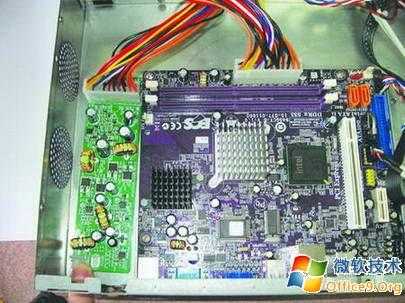

電路板體積小巧，在機箱中隨處可找到安裝地點，為保證散熱效果，根據不同的機箱擺放方式可采取不同的安裝策略。如果你的機箱是豎直擺放，那么DC-ATX電源板可安裝在與主板同一側側板上，可以是內存槽旁邊或者原來ITX電源位置。側置式安裝方式可以有效減小機箱內空氣對流阻力，在對流通暢的情況下，電路板依靠自然散熱即可安全運行。如果機箱是橫向擺放，機箱內的對流風道較短且容易有死角，建議把DC-ATX電源板直接安置在機箱散熱孔位附近，避免遇上散熱死角產生熱量堆積。
●靠近機箱散熱孔可提升散熱效果
Step 3：通電測試
在正式使用前，筆者強烈建議先進行通電測試，確保昂貴的電腦配件安全。試通電時不要把電源連接任何部件，然后在輸出的24Pin接頭中找到綠線與任意一條黑線，并用回形針進行短接，電源即可啟動工作。此時用萬用表對每一路輸出電壓逐一進行測試，確定每一路電壓是否在標準范圍內（輸出電壓在標準電壓的正負5%浮動值內即為達標）。DC-ITX電路板輸出電壓一般達不到標準值，偏差也會比常規電源略大一些，這是正?，F(xiàn)象，只要不偏離允許最大偏差值即可。測試OK后，電源方可連接主板，硬盤等部件進入下一階段測試。
Step4：安裝線材

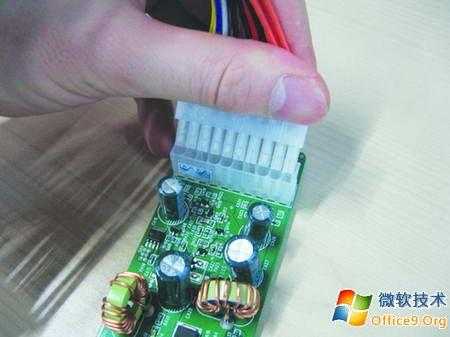

DC-ATX電源板在購買時會附送一定的轉接線材方便用戶使用。這些線材都是定制產品，市面上極難購買，購買時就一定要跟賣家索齲常見的轉接線包括20轉24Pin主板供電接口，4Pin輔助供電接口，大4Pin接口，以及SATA供電接口，剛好可以滿足基本需求。線材安裝方法很簡單，只要把20Pin接口接到DC-ATX電源板上，另一頭24Pin插到主板上，其它接口對號入座即可。DC-ATX電源板還有一條特殊的供電線，就是直流輸入，一頭插在電路板上，另一頭可以選擇固定在機箱尾部散熱孔上，用于直流供電輸入。把輸入端螺母卸下，然后穿過散熱孔，再重新擰上螺母，輸入端就可以緊緊固定在機箱上。
